28 сентября 2014 г.

mp3 в старом муз. центре

Захотелось в деревне заиметь более приличный звук при просмотре ТВ и прослушивании музыки. Решил что самым недорогим и простым способом этого добиться - купить б/у музыкальный центр на авито.
Достоинства которые я получил:
  • очень не дорого вышло - 1500р
  • приличный звук: ничего не хрипит, басы качает, верха и средние тоже есть
  • компактный размер аппарата
  • большой выбор: сейчас много продают старых аппаратов, у которых есть кассеты, и  морально устаревшие Audio CD
Недостаток был пожалуй только один: нет mp3. Привык я слушать музыку с флешки. Ну а т.к. лень двигатель прогресса - вот я и решил доработать муз.центр. Сначала расскажу про длинный и несчастливый путь доработки. В конце будет хеппи энд и мораль))
Купил я аппарат AIWA NSX-R72. Кстати ссылка на сервис-мануал к нему со схемами.
Разобрав корпус центра, я нашел что его конструкция очень удачно позволяет добавить USB разъем на лицевую панель путем выпиливания кнопки SYNC REC, которая не нужна мне т.к. на кассеты я делать записи не собирался да и пасик привода лентопротяжного механизма в подкассетнике "В" от старости порвался.

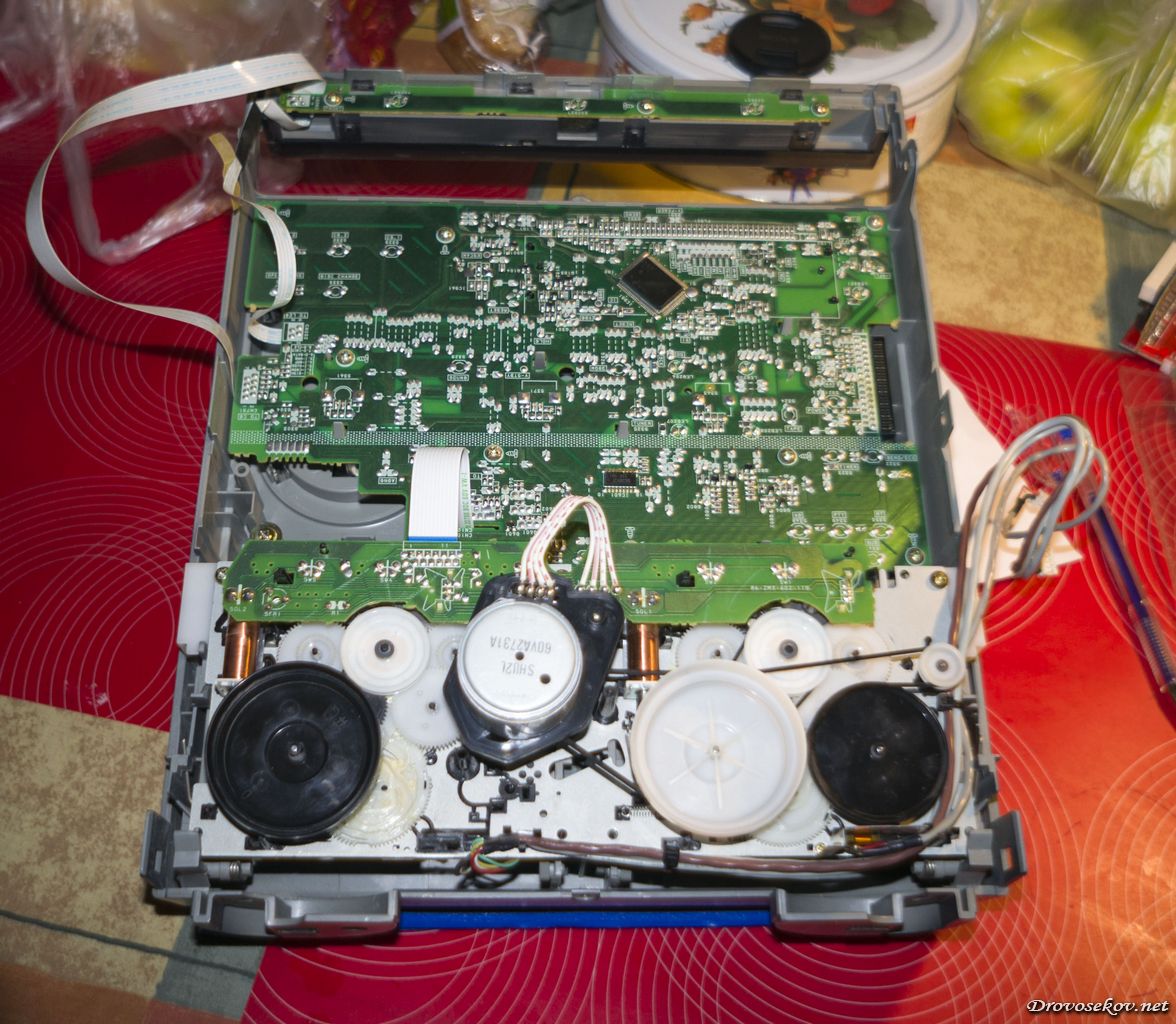

Центр - вид изнутри:

Лицевая панель с приводами ЛПМ - вид изнутри

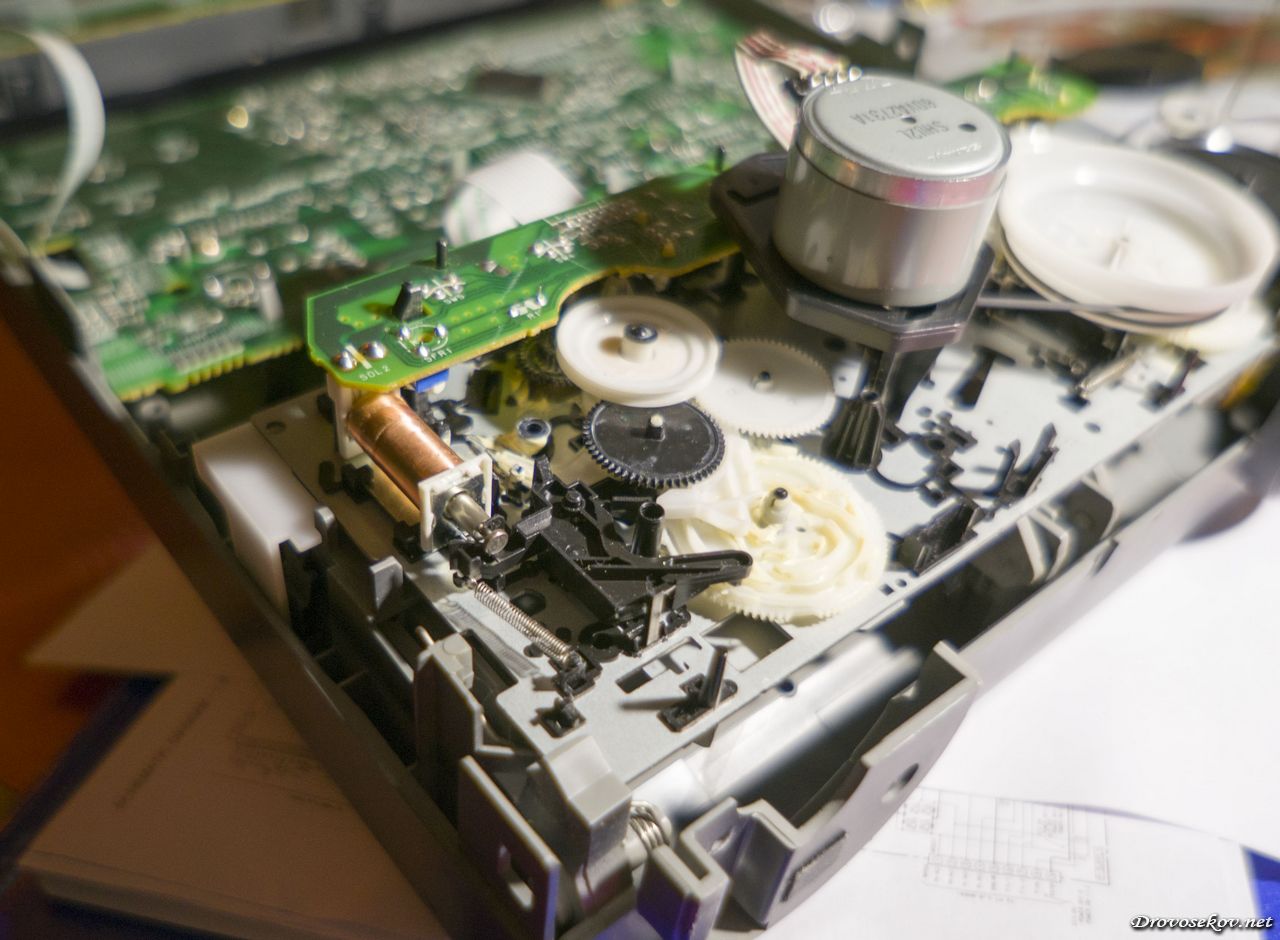

ЛПМ, соленоид и мотор привода

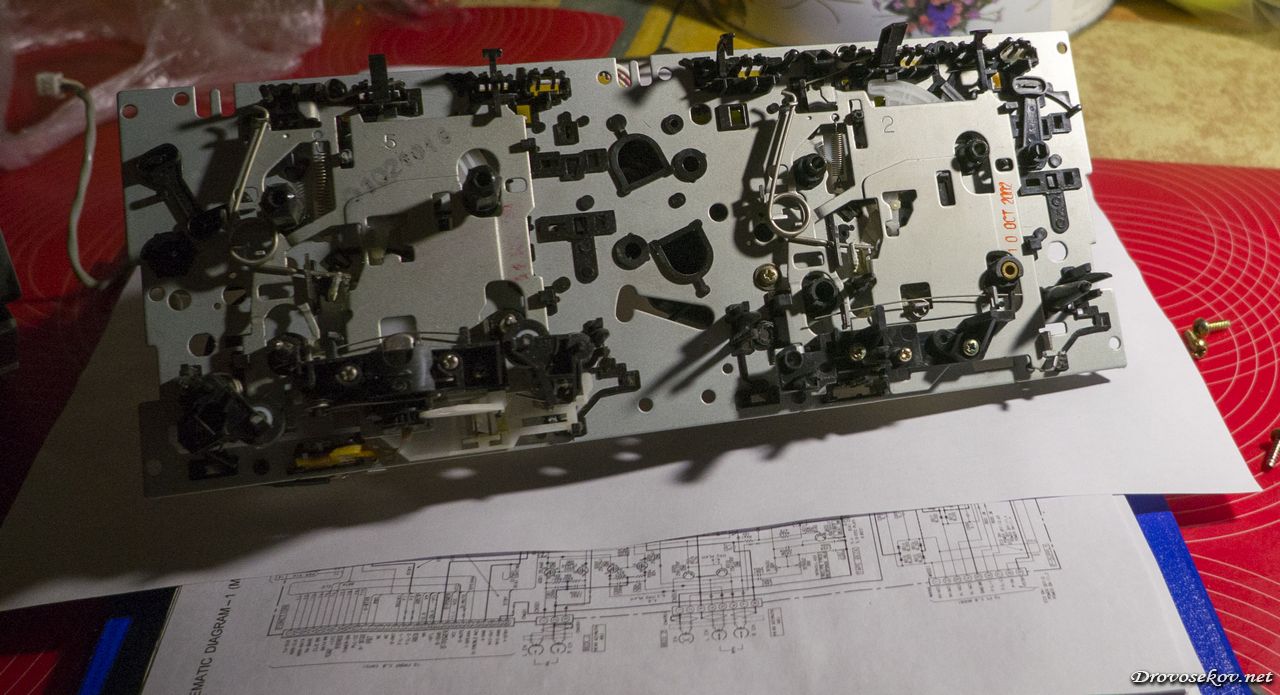

Оба ЛПМ (в свете лампы после полуночи)

Плата контроллера управления

Вместо кнопки тут теперь будет место для флешки

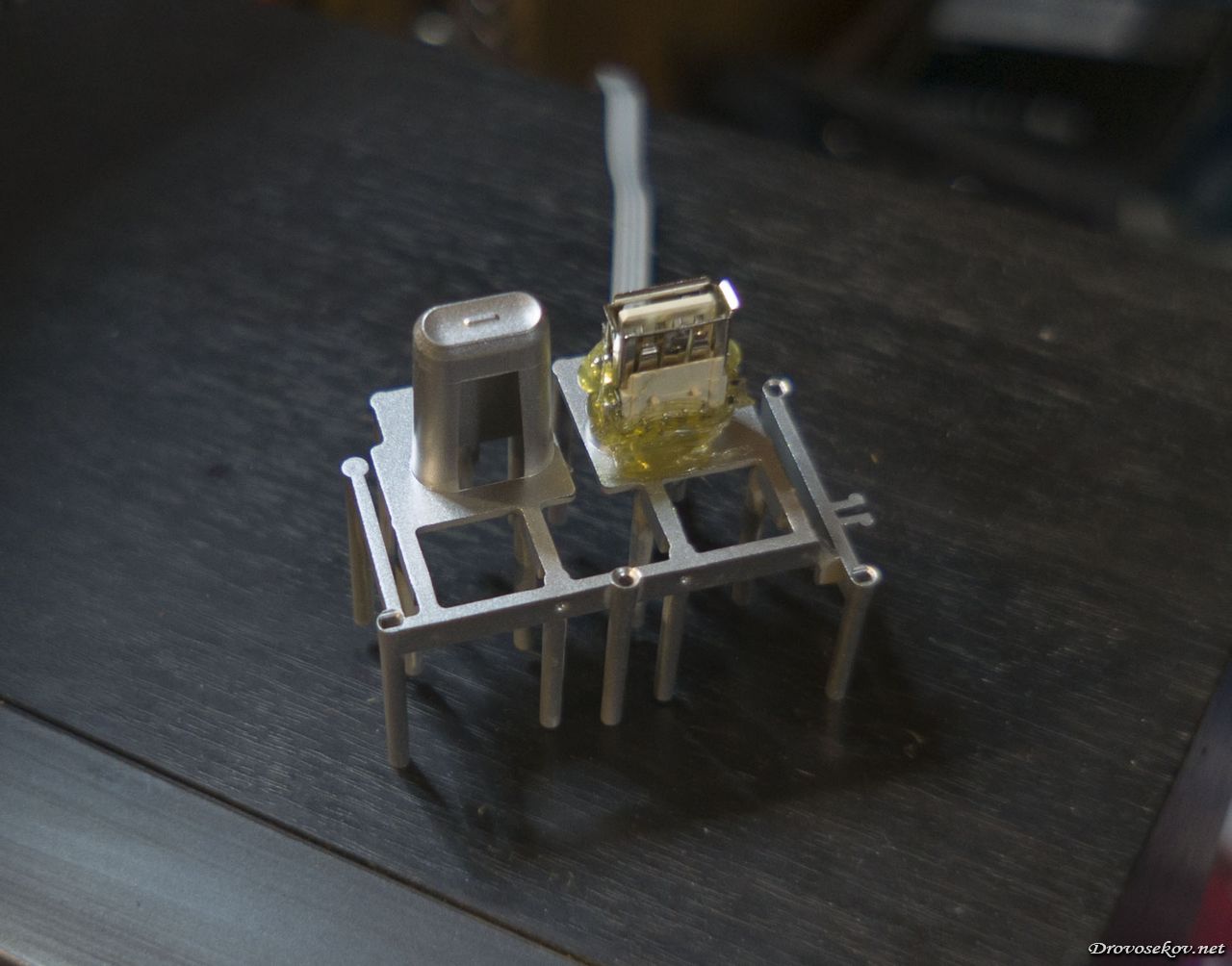

Термоклей - наше все!

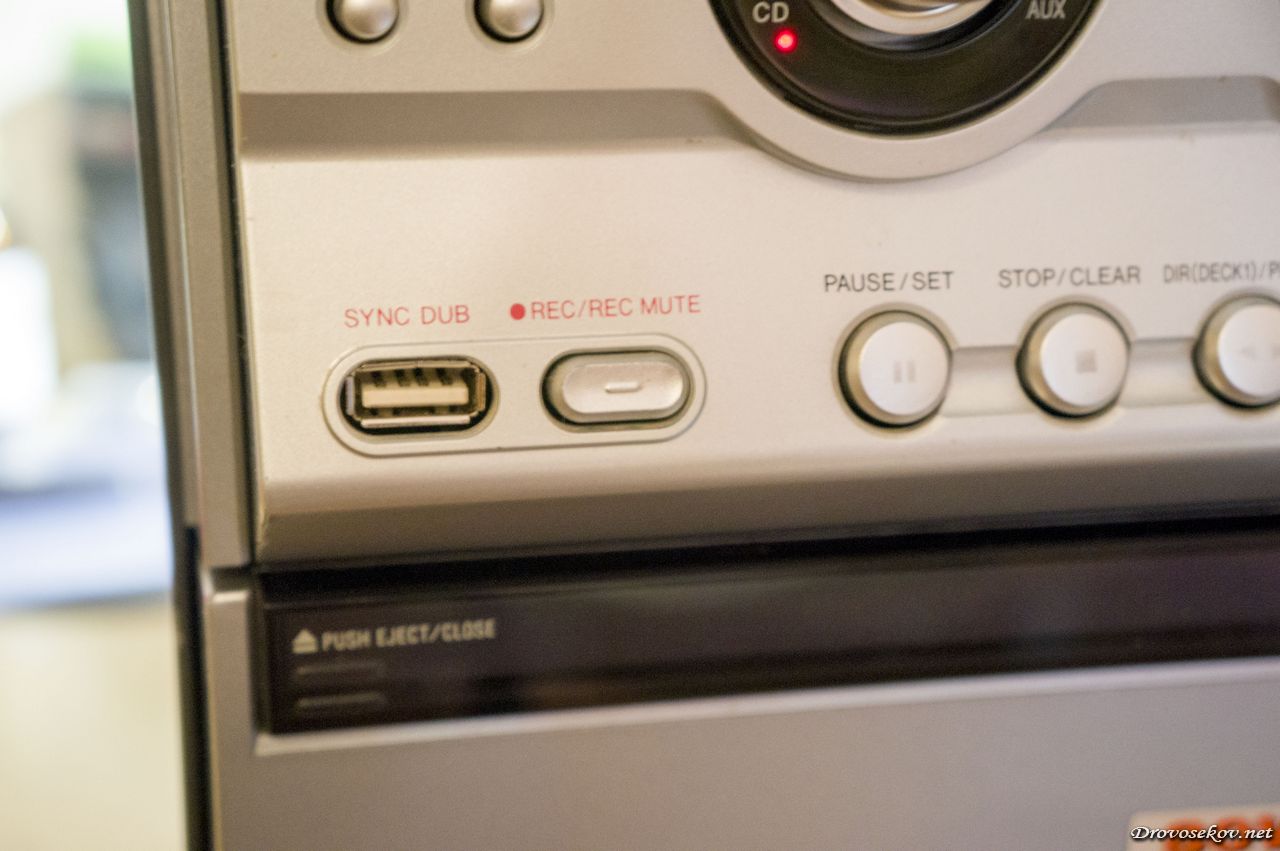

Красота! Как-будто тут и было!))

Был у меня в наличии давно купленный в китайском магазине модуль mp3 со встроенным FM тюнером, часами, SD и USB ридером + пульт ДУ. Цена такого блока примерно 10$. Выглядел он так:

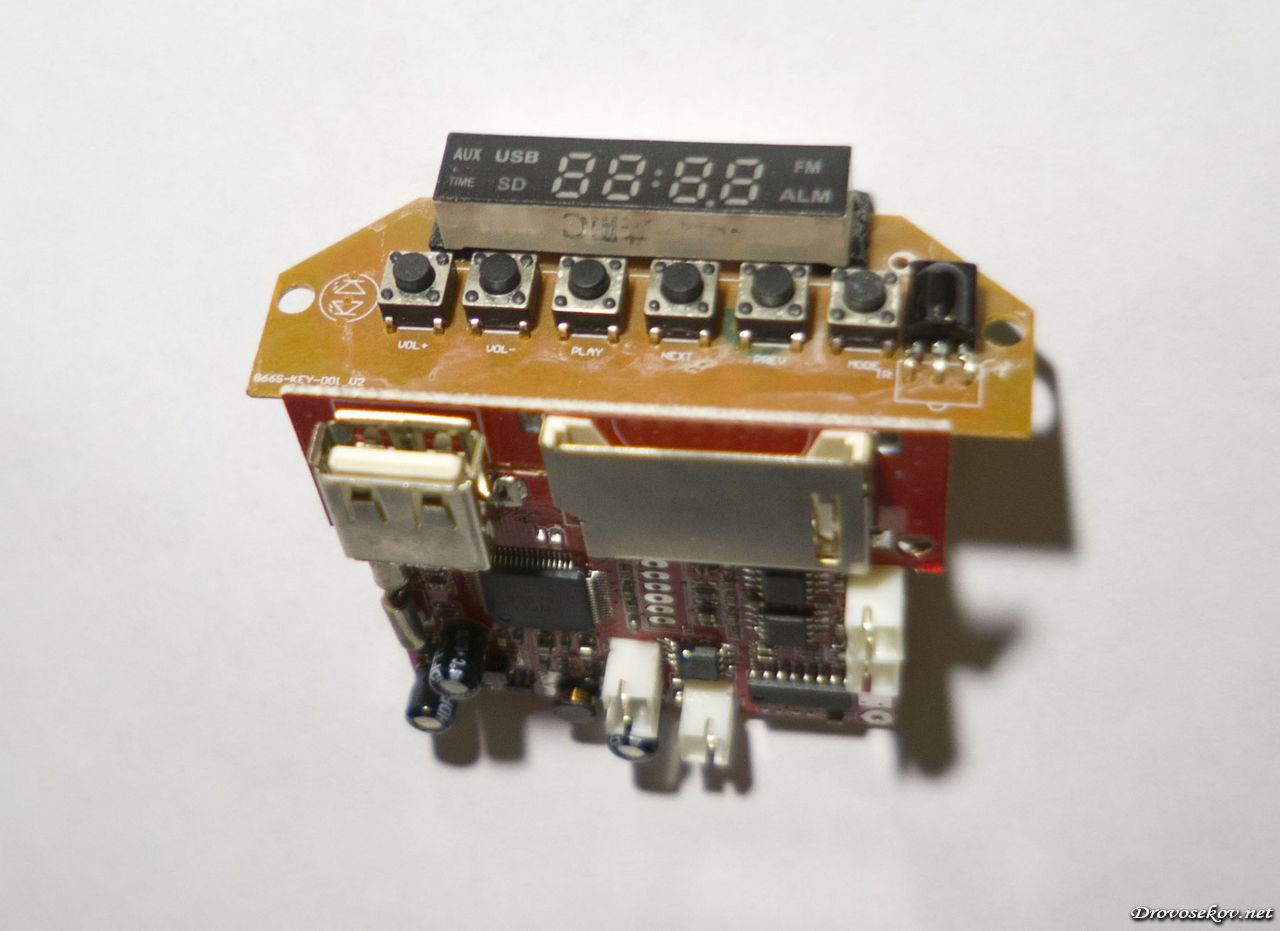

Морда
Вид сзади
Проверил работу плеера подключив на плате к линейному входу и запитав
от +6В из блока питания муз. центра
Кнопками на плате плеера можно управлять воспроизведением музыки: назад, вперед, пауза, громкость (есть встроенный стерео УМ на 2Вт). Сразу возникла мысль сделать так, чтоб можно было управлять этим блоком с родного пульта от муз.центра. Идея заключалась в том, чтоб взять управляющие сигналы от лентопротяжного механизма подкассетника "В" и завести их на кнопки, через реле. Собственно из функций достаточно было сделать управление кнопкой Next - которая запускает переход к следующей муз.композиции. Сигнал на ЛПМ можно было взять от функции "Перемотка вперед". Проблема обнаружилась в том, что в случае отсутствия импульсов с геркона, который был расположен рядом с приводным шкивом - контроллер аппарата решал что пленка в кассете не двигается и отключал соленоид привода заодно и приводной мотор.
Таким образом нужно было сделать генератор импульсов, который запускался бы после подачи на мотор привода питания.
После обозначения хотелок, проверки работоспособности идеи навесным монтажом - я взялся травить плату и делать все по уму. Генератор заделал на 561ЛА7
Травлю "китайским" способом на кухне))
медленно помешивая в теплом растворе хлорного железа
Протравленная плата, почти готова к лужению и запайке деталей
Луженая и распаянная плата

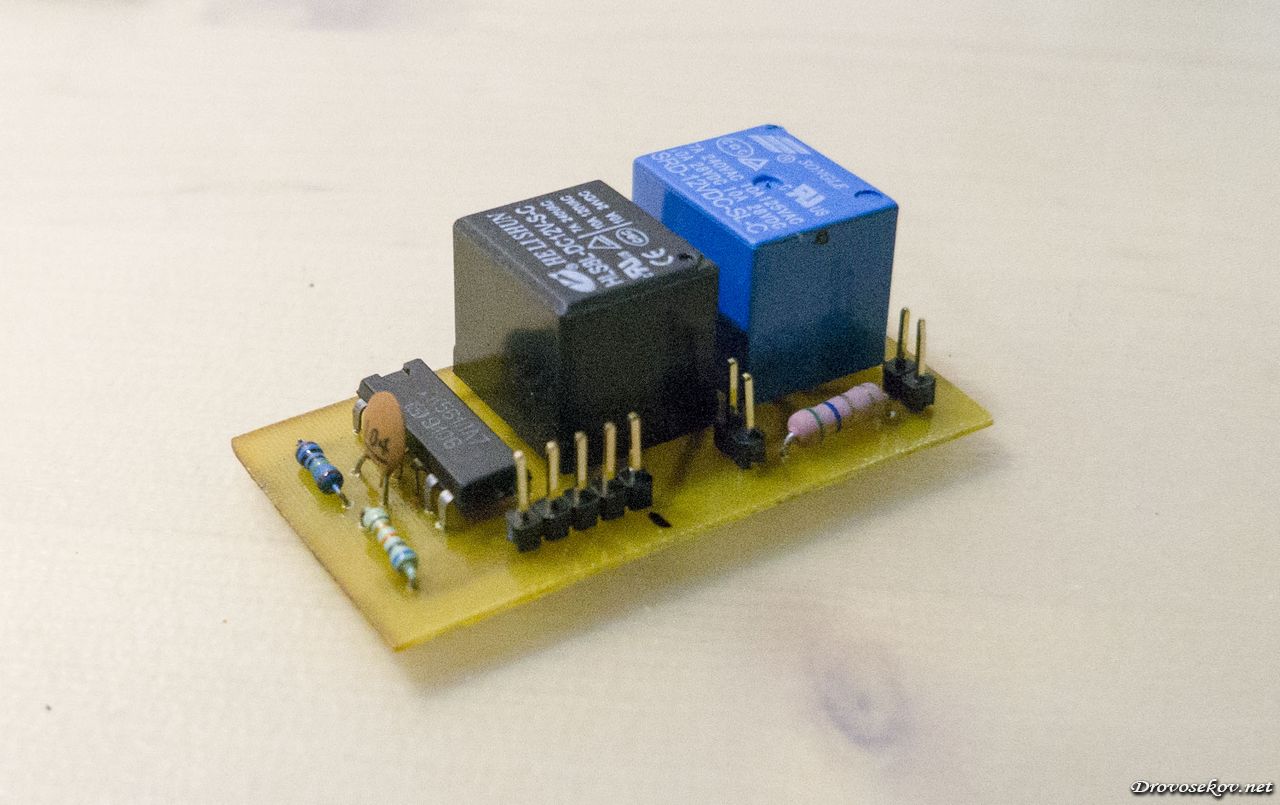

Она же - вид сверху
Одно реле - управляет питанием генератора и mp3 плеера, второе - блокировкой питания соленоида, т.к. на него питание приходило не на долго, а только для перевода лентопротяжного механизма в рабочее состояние и дальше соленоид оставался обесточенным.
Собрал все это дело.

После включения произошло странное... реле щелкало с интервалом примерно 0.1с. Стал искать причину. И наверно слишком поздно ночью этим занимался. После очередной попытки к плате осталась подключенная плата mp3 плеера. Подал питание - услышал треск реле и мигание индикатора плеера. Собственно этого оказалось достаточно чтоб он больше не включился, а работал исключительно как обогревательный прибор - грея процессор на плате до 80С.
На следующий день причину треска реле я все же нашел. Оказалось что когда я разводил плату - забыл отзеркалить контакты реле и там где они должны были быть нормально замкнутыми, оказались разомкнуты. В итоге блокирующее реле включалось, но вместо самоблокировки - разрывало цепь собственного питания. Затем снова включалось и т.д.
Плату реле доработал перерезав проводники прямо на плате и соединив проводами. Но вот mp3 плеер надо было искать новый. Не хотел тратить на него больше 500р. А подобных девайсов в окрестных магазинах и на р.рынке не нашел. Минимум 800р. Хотя в интернет магазине если заказывать она выходила по цене 150р.
В итоге решил купить то, что больше всего подходило сюда по смыслу и стоило недорого. А именно mp3-трансмиттер для прикуривателя в авто. Нашел по цене аж 350р. Самый простяцкий. С ЖК экраном но и с пультом управления в наличии.


Кнопки оказались на столько с тонкими проводниками на плате, что подпаяться к ним не получилось. И как то уже не хотелось палить еще один девайс. Решил идти по пути наименьшего сопротивления и сделать по колхозному - железобетонно. Поставил плату плеера в подкассетник "В" на термоклей. Шлейф от USB разъема подпаял на плату плеера. Питание, через стабилизатор который был в прикуривателе подвел на постоянной основе от платы контроллера.
Включил. Работает!))
Правда звук немного с шипением. Через линейный вход был чище. Но это шипение слышно только когда музыка стоит на паузе. В общем для сельской местности сгодиться.



Пульт от плеера удобно можно хранить тут же в подкассетнике.
Мораль: если решил городить огород - будь внимателен, чтоб не наткнуться на "мины") И уж точно не надо заниматься разработкой ответственных узлов после полуночи.
