Схема проходных выключателей по классической схеме


Для одного объекта потребовалось просчитать схему подключения проходных выключателей для двух групп света. Задача состояла в том, что надо было управлять двумя группами света в одном помещении из трех мест.
Те схемы, что я нашел в интернете, не совсем подходили по нескольким причинам.

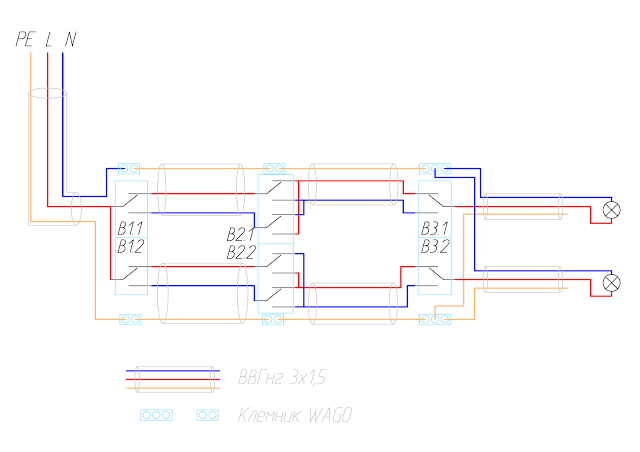

В итоге нарисовал подробную схему с минимальным расходом кабеля. Все соединения проводов предполагались в подразетниках за выключателями.

Но посчитав необходимое количество кабеля решили реализовать схему на бистабильных реле. Примерно по такой схеме:
К тому же для схемы с бистабильными реле гораздо проще найти подходящие по дизайну выключатели без фиксации (кнопки). И в плане эксплуатации кнопки удобнее, чем перекидные выключатели, т.к. у выключателей будет каждый раз меняться положение вкл/выкл.
